Modulárny stôl na výrobu príslušenstva
Použitie: Zváranie a montáž
Proces: CNC obrábanie
Povrchová úprava: Normálna/Nitridovaná
Typ: 3D
Značka: Lemar
Popis produktov
Profesionálny tím
Stôl na výrobu modulárneho upínadla je-vysokopevný pracovný stôl s presným sieťovým systémom otvorov, spárovaný so štandardizovanými, vymeniteľnými komponentmi upínadla, na rýchle polohovanie a upínanie obrobkov na dokončenie zvárania, montáže, kontroly a ľahkého obrábania.
Pracovný princíp
Referenčné polohovanie: Otvory mriežky na stole poskytujú XYZ 3D referenciu, zatiaľ čo lokalizačné kolíky/referenčné bloky určujú súradnice obrobku.
Flexibilné upínanie: Komponenty upínadla sú zostavené podľa tvaru obrobku, čím sa eliminuje potreba-vyrábania nástrojov na mieru.
Opakovateľnosť: Presnosť systému otvorov a uchytenia dosahuje **±0,02 mm, čo zaisťuje konzistenciu šarže.
Rýchla výmena: Demontáž a opätovná montáž sa vykonáva pri výmene produktov, čím sa skracuje čas výmeny z hodín na minúty.
Produktová séria
náš Produkt
Séria D16
Priemer otvoru: φ16,065-φ16,149 mm (tolerancia otvoru D10)
Zodpovedajúci poistný kolík: φ16 h7
Rozteč otvorov: 50 ±0,05 mm (mriežka 50×50 mm)
Čiary mriežky: interval 50 mm, s milimetrovou stupnicou na okraji
Pracovná plocha: použiteľných na piatich stranách (otvory rovnomerne rozmiestnené na hornej ploche a štyri bočné plochy)
Bežné materiály: Oceľ Q345/Q355 (16Mn), liatina HT300 je tiež voliteľná.
Liečba: Celkové žíhanie-odstránenie stresu; špičková-plynová nitridácia (HV450–630, tvrdosť približne 58–62).
Séria D28
Priemer otvoru: φ28,065-φ28,149 mm (D10)
Zodpovedajúci poistný kolík: φ28 h7
Rozteč otvorov: 100 ± 0,05 mm (mriežka 100 × 100 mm)
Čiary mriežky: interval 100 mm, milimetrová stupnica na okraji
Pracovná plocha: Možnosť použitia piatich strán
Bežné materiály: Oceľ Q345/Q355 (16Mn), liatina HT300 je tiež voliteľná.
Liečba: Celkové žíhanie-odstránenie stresu; špičková-plynová nitridácia (HV450–630, tvrdosť približne 58–62).
Hlavné výhody
- Dokonalá flexibilita: Jediná zváracia stanica sa prispôsobí rôznorodej, malo{0}}sériovej výrobe, ktorá zahŕňa zváranie, montáž a kontrolu.
- Zníženie nákladov a zlepšenie efektivity: Nevyžadujú sa žiadne vlastné prípravky, čím sa znižujú náklady na dizajn a výrobu; rýchla výmena zlepšuje využitie zariadenia.
- Vysoká presnosť a konzistencia: Presné systémy otvorov + štandardizované prípravky zaisťujú vysokú opakovateľnosť a znižujú deformáciu zvárania.
- Odolné a ľahko sa udržiava: Nitridácia / kalenie poskytuje odolnosť proti opotrebovaniu a hrdzi; výmena jednotlivých komponentov minimalizuje náklady na údržbu.
- Priestorová efektívnosť: Rozoberajte a skladujte, keď sa nepoužíva, pričom zaberá podstatne menej miesta ako špeciálne stojany.
možnosti spájania a rozširovania

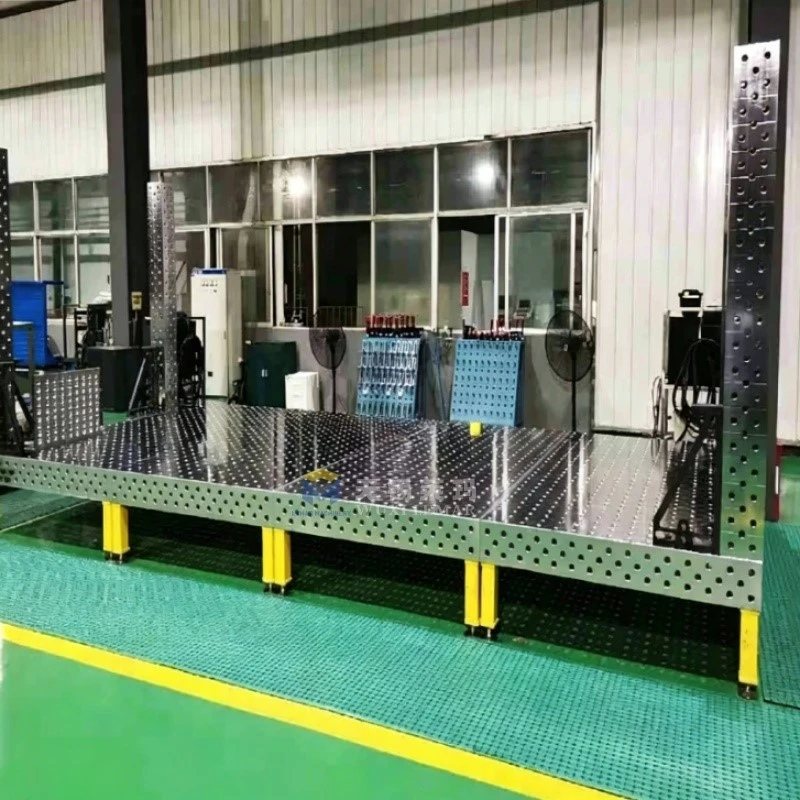

- Viaceré jednotky môžu byť hladko prepojené: Pracovné stoly s rovnakými špecifikáciami môžu byť hladko spojené pomocou polohovacích kolíkov a blokovacích blokov na zarovnanie. Celková rovinnosť zostáva po napojení nezmenená. Extra-veľké pracovné stoly, ako sú 2 m × 3 m a 3 m × 4 m, možno zostaviť podľa potreby, vhodné na spracovanie veľkých komponentov, ako sú rámy veľkých vozidiel, rámy strojárskych strojov a komponenty kontajnerov.
- Rozšírenie 3D: Zvárací stôl vybavený predĺženými stĺpikmi, predlžovacími konzolami a bočnými-upevneniami namontovanými na bokoch umožňuje trojrozmerné{2}}upínanie. Okrem rovinných operácií dokáže na rozdiel od bežných pevných pracovných stolov vykonávať aj bočné, vertikálne a{4}}viacuhlové polohovanie obrobku.
- Príslušenstvo pre funkčné rozšírenie: Je možné pridať vodiace lišty, indexovacie dosky, rotačné polohovacie mechanizmy, rozhrania na odsávanie prachu a ochranné prepážky, ktoré sa prispôsobia automatizovaným výrobným linkám a robotickým zváracím staniciam.
Certifikát kvality
Kontaktujte nás
Profil spoločnosti
Spoločnosť LEMAR MACHINERY, založená v roku 2005, je profesionálnym výrobcom a dodávateľom zváracích zariadení v Číne. Začali sme s jadrovými zváracími strojmi, ako sú valčekové rámy, polohovadlá a manipulátory, a v roku 2008 sme sa rozšírili na CNC vŕtačky, 3D zváracie stoly a flexibilné nástrojové riešenia. Od roku 2007 sme sa zamerali na globálne podnikanie a modernizáciu produktov, aby spĺňali medzinárodné štandardy. S certifikátmi CE a GS získanými v roku 2015 sme úspešne vstúpili na európske a americké trhy a teraz exportujeme do viac ako 30 krajín a regiónov. Naše produkty sú široko používané v automobilovom priemysle, stavbe lodí, letectve, ťažbe ropy a zemného plynu, veternej energii, tlakových nádobách a robotickom zváraní. Zaviazali sme sa poskytovať spoľahlivé zváracie zariadenia a komplexné riešenia globálnym zákazníkom.
Hľadáte vysokokvalitný-stôl na výrobu modulárneho príslušenstva? Kontaktujte nás ešte dnes pre rýchlu cenovú ponuku alebo ďalšie podrobnosti:
