Ako zabezpečím počas inštalácie správne vyrovnanie kotvových skrutiek?

Ako dodávateľ kotvových skrutiek, zabezpečenie správneho zarovnania týchto základných komponentov počas inštalácie je rozhodujúce pre štrukturálnu integritu a bezpečnosť akéhokoľvek projektu. V tomto blogu sa podelím o niektoré kľúčové stratégie a osvedčené postupy, ktoré som sa v priebehu rokov naučil, aby som zaručil presné zosúladenie kotvových skrutiek.

Pochopenie dôležitosti zarovnania

Predtým, ako sa ponoríte do procesu zarovnania, je nevyhnutné pochopiť, prečo záleží na správnom zarovnaní. Kotvové skrutky sa používajú na zabezpečenie štrukturálnych prvkov, ako sú stĺpce, strojové zariadenia a vybavenie, do betónových základov. Nesprávne zarovnané kotvové skrutky môžu viesť k rôznym problémom, vrátane nerovnomerného rozloženia stresu, predčasného opotrebenia a dokonca aj štrukturálneho zlyhania. Zabezpečením presného zarovnania môžeme zlepšiť celkový výkon a dlhovekosť štruktúry.

Pred - plánovanie inštalácie

• Skontrolujte dizajnérske dokumenty: Dôkladne preskúmajte inžinierske výkresy a špecifikácie poskytnuté pre tento projekt. Tieto dokumenty podrobne popisujú presnú polohu, veľkosť a orientáciu každej kotvovej skrutky. Venujte veľkú pozornosť všetkým špeciálnym požiadavkám alebo toleranciám. Napríklad niektoré projekty môžu vyžadovať vyšší stupeň presnosti na zarovnanie kotvenia v oblastiach s aplikáciami vysokého zaťaženia.
• Kontrola stránok: Navštívte miesto inštalácie a vyhodnotí stav základu betónu. Skontrolujte akékoľvek nezrovnalosti, ako sú praskliny, hrbole alebo nerovnomerné povrchy, ktoré by mohli ovplyvniť zarovnanie kotviacich skrutiek. Ak sú identifikované nejaké problémy, spolupracujte so stavebným tímom na ich riešení pred pokračovaním v inštalácii.

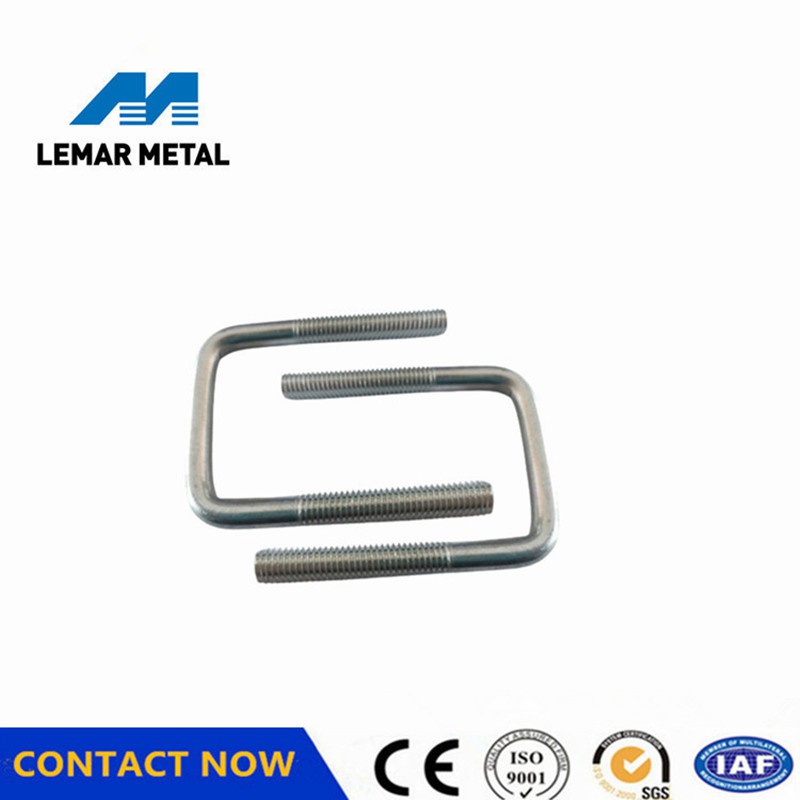

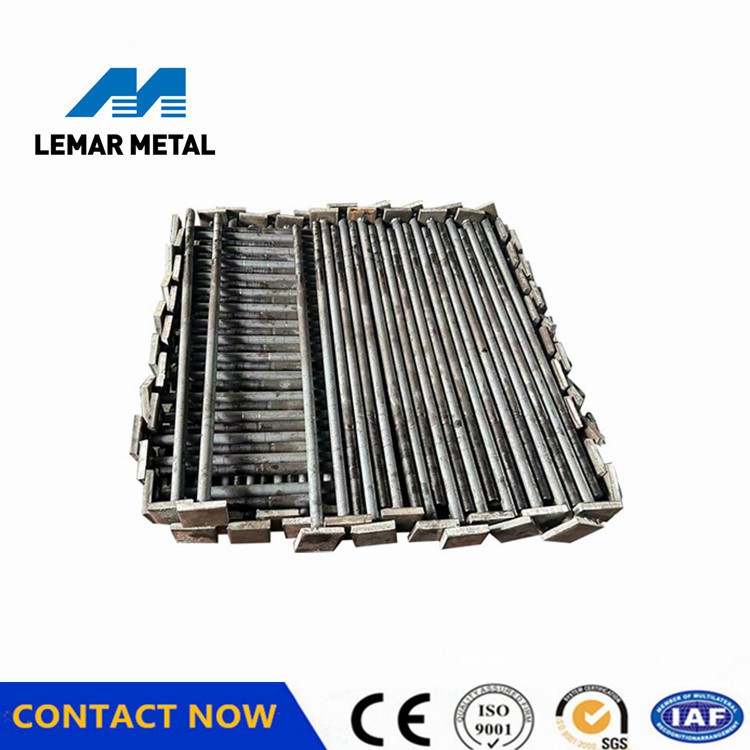

• Príprava materiálu: Vyberte príslušný typ kotvových skrutiek pre projekt. Ponúkame širokú škálu kotvových skrutiek vrátaneVložená kotvená skrutka,Nízka uhlíková oceľ U - skrutkaaHorúce galvanizované kotvové skrutky. Uistite sa, že skrutky sú v dobrom stave, bez poškodenia alebo defektov a že spĺňajú špecifikácie projektu.

Nastavenie nástrojov na zarovnanie

• Tvorba šablóny: Jedným z najúčinnejších spôsobov, ako zabezpečiť presné zarovnanie, je použitie šablóny. Šablóna je pred - vyrobená štruktúra, ktorá počas procesu inštalácie drží skrutky kotvy na mieste. Môže byť vyrobený z dreva, ocele alebo iných materiálov v závislosti od požiadaviek projektu. Navrhnite šablónu založenú na rozmeroch a rozložení kotvových skrutiek uvedených v návrhových dokumentoch.
• Vyrovnávanie a meranie nástrojov: Používajte nástroje na vyrovnanie a meranie kvality, ako sú úroveň laseru, úrovne tranzitu a páskové opatrenia, aby ste zaistili, že šablóna a kotvové skrutky sú správne zarovnané. Hladiny laserov sú obzvlášť užitočné na zabezpečenie presnej horizontálnej alebo vertikálnej referenčnej čiary, zatiaľ čo hladiny tranzitu sa môžu použiť na meranie uhlov a vyvýšení.

Inštalačný proces

• Umiestňovanie šablóny: Opatrne umiestnite šablónu na betónovú nadáciu a zabezpečte, aby bola na úrovni a zarovnaná s referenčnými bodmi označenými na nadácii. Zaistite šablónu zavedenú pomocou svoriek alebo iných metód upevňovania, aby ste zabránili jej posunutiu počas procesu inštalácie.
• Vloženie skrutiek: Vložte kotvové skrutky do otvorov do šablóny, uistite sa, že sú úplne sediace a že závitové konce vyčnievajú na správnu dĺžku. Na mierne utiahnutie skrutiek použite kľúč alebo iný vhodný nástroj, ale v tejto fáze ich úplne neutiahnite.
• Overovanie zarovnania: Na overenie zarovnania skrutiek kotiev použite nástroje na vyrovnávanie a meranie. Skontrolujte horizontálne a vertikálne zarovnanie, ako aj rozstup medzi skrutkami, aby ste sa uistili, že spĺňajú špecifikácie projektu. Urobte akékoľvek potrebné úpravy polohy skrutiek jemným poklepaním kladivom alebo pomocou pruhovej tyče.
• Nalievanie betónu: Po overení zarovnania kotvových skrutiek pokračujte v betónovom nalievaní. Počas procesu liatia sa postarajte o rušenie polohy skrutiek. Po naliatí betónu použite vibrátor, aby ste zaistili, že je správne zhutnený okolo kotvových skrutiek.
• Konečné utiahnutie: Potom, čo betón dostatočne vylieči, zvyčajne do 24 až 48 hodín, použite krútiaci moment na úplné utiahnutie skrutiek kotiev na určenú hodnotu krútiaceho momentu. Tým sa zabezpečí, aby boli skrutky bezpečne pripevnené a aby vydržali konštrukčné zaťaženie.

Kontrola a kontrola kvality

• Vizuálna kontrola: Vykonajte vizuálnu kontrolu nainštalovaných kotvových skrutiek, aby ste skontrolovali akékoľvek príznaky nesprávneho vyrovnania, poškodenia alebo nesprávnej inštalácie. Vyhľadajte akékoľvek skrutky, ktoré sú ohnuté, uvoľnené alebo majú viditeľnú medzeru medzi skrutkou a betónom.
• Overovanie merania: Použite nástroje na vyrovnávanie a meranie na opätovné zmerenie zarovnania skrutiek kotiev, aby ste zaistili, že stále spĺňajú špecifikácie projektu. Porovnajte namerané hodnoty s požiadavkami na konštrukciu a zdokumentujte akékoľvek odchýlky.
• Zaťaženie: V niektorých prípadoch môže byť potrebné vykonať testovanie zaťaženia na nainštalovaných kotvových skrutkach, aby sa overila ich sila a výkon. To môže zahŕňať použitie známeho zaťaženia na skrutky a meranie výslednej deformácie alebo posunu. Testovanie záťaže by sa malo vykonávať v súlade s príslušnými priemyselnými normami a usmerneniami.

Riešenie problémov so spoločnými problémami s vyrovnaním

• Vyrovnanie skrutiek: Ak sa zistí, že skrutka je nesprávna po vyliečení betónu, môže byť potrebné použiť extraktor skrutky na odstránenie skrutky a správne preinštalovanie. V niektorých prípadoch je možné napraviť zarovnanie vyvŕtaním nového otvoru a pomocou skrutky s väčším priemerom.
• Betónové chyby: Ak má betónová nadácia defekty, napríklad praskliny alebo dutiny, ktoré ovplyvňujú zarovnanie skrutiek kotiev, môže byť potrebné opraviť betón pred pokračovaním v inštalácii. To môže zahŕňať vyplnenie trhlín alebo dutín epoxidom alebo inými opravnými materiálmi.
• Environmentálne faktory: Environmentálne faktory, ako je teplota a vlhkosť, môžu ovplyvniť zarovnanie kotvových skrutiek počas procesu inštalácie. Napríklad extrémne teploty môžu spôsobiť, že sa betón rozšíri alebo kontraktuje, čo môže viesť k vyradeniu skrutky. Počas inštalácie vykonajte vhodné opatrenia na reguláciu podmienok prostredia, ako napríklad použitie teploty - kontrolovanej vytvrdzovacej komory alebo naplánovanie inštalácie počas priaznivých poveternostných podmienok.

Záver

Zabezpečenie správneho vyrovnania kotvových skrutiek počas inštalácie je kritickým krokom v každom stavebnom projekte. Dodržiavaním stratégií a osvedčených postupov uvedených v tomto blogu môžete minimalizovať riziko nesprávneho vyrovnania a zabezpečiť štrukturálnu integritu a bezpečnosť projektu. Ako dôveryhodný dodávateľ kotvových skrutiek sa zaväzujeme poskytovať našim zákazníkom vysokokvalitné výrobky a technickú podporu. Ak máte akékoľvek otázky alebo potrebujete pomoc s inštaláciou kotvovej skrutky, neváhajte nás kontaktovať a požiadajte o ďalšiu diskusiu a potenciálne obstarávanie.

Odkazy

• „Príručka konštrukčnej ocele“ od Williama T. Segui
• „Príručka pre konštrukciu betónu“ od Edwarda G. Nawyho
• Priemyselné normy a usmernenia týkajúce sa inštalácie kotvových skrutiek, ako sú štandardy ASTM a ACI.
